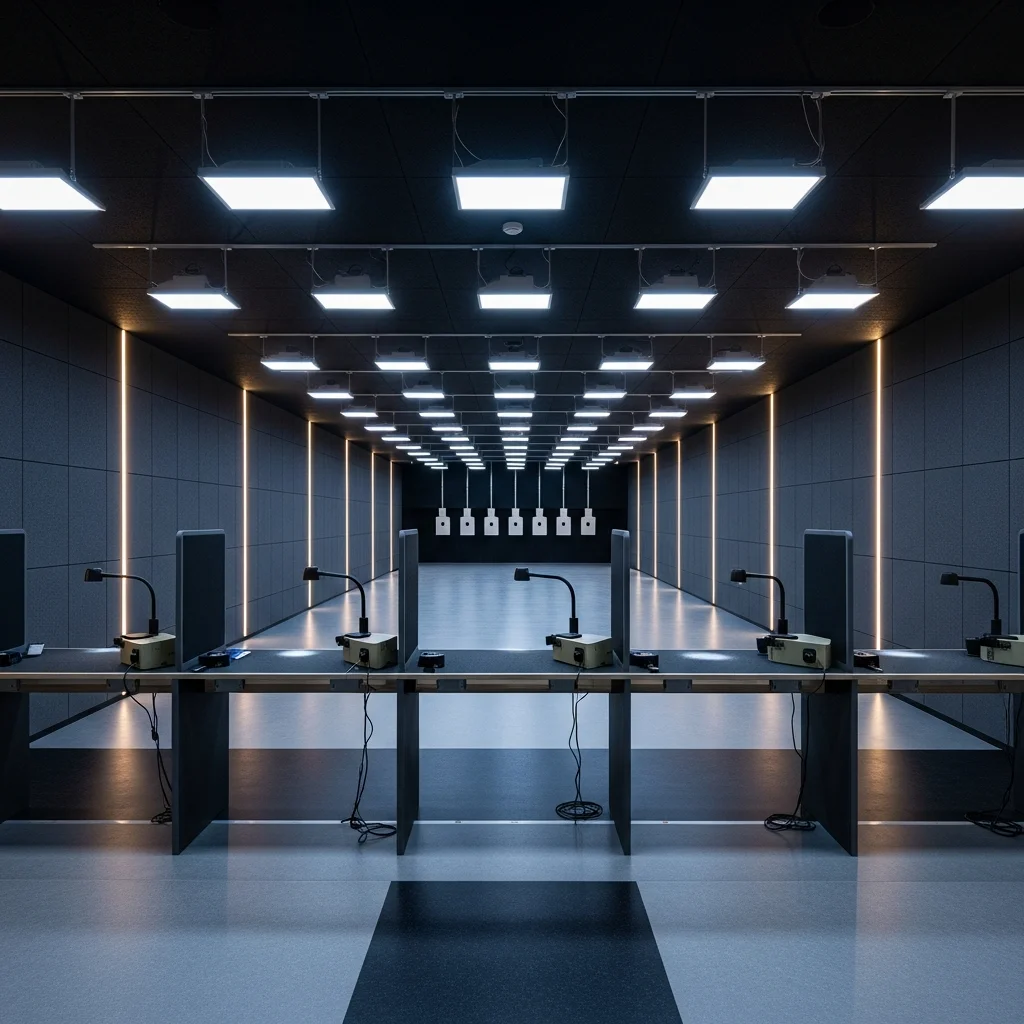

シューティングレンジ・射撃場の照明リスク
⚠ 照明設計の失敗が射撃体験品質・安全性・維持コストを同時に悪化させる
- 標的エリアの照度ムラ・グレアが射撃精度を狂わせる：射撃レーンの標的エリアに照度ムラがあると標的の一部が暗くなり輪郭が不明確になる。射撃ブース側からグレアが入ると照準器越しの視界に反射・眩しさが生じ、顧客の射撃体験品質・精度確認が困難になってリピート率が低下する
- 鉛弾粉塵環境に対応していない照明器具は急速に劣化する：屋内射撃場では鉛弾の発射・着弾時に微細な金属粉塵が浮遊し続ける。IP保護なし・粉塵対応なしの照明器具は内部に粉塵が侵入して絶縁劣化・腐食が進み、通常の2〜3倍速で短寿命化して交換コストが増大する
- 蛍光灯のフリッカーが照準精度に悪影響を与える：蛍光灯のちらつき（フリッカー）は動体視力を使う射撃中に断続的な視覚ノイズとなり、長時間の射撃練習後に眼精疲労・頭痛が生じてリピート客の来場頻度が下がる
- 安全ブリーフィングエリアの照度不足で安全確認ミスが起きる：銃器の取り扱い説明・安全確認を行うブリーフィングエリアが暗いと、インストラクターの動作確認・安全装置の操作が不明確になり誤操作リスクが高まる
施設概要・施工前後データ
| 項目 | 詳細 |
|---|---|
| 施設種別 | 屋内シューティングレンジ（10レーン×30m・ブリーフィングルーム・受付・更衣室・ロッカー） |
| 施設面積 | 500㎡（射撃レーン400㎡・ブリーフィング30㎡・受付30㎡・更衣室ロッカー40㎡） |
| 交換前照明 | 蛍光灯・HIDランプ混在（総消費電力 1,800W） |
| 交換後照明 | LED全面リプレイス（総消費電力 936W） |
| LED交換台数 | 90台（射撃ブース低グレア20台・標的エリア投光30台・ブリーフィング15台・受付カウンター15台・更衣室10台） |
| 年間電気代（施工前） | 約85万円 |
| 年間電気代（施工後） | 約44万円 |
| 年間削減額 | 約41万円 |
| 省エネ率 | 48% |
| 投資額 | 約115万円 |
| 投資回収期間 | 2.8年 |
5ゾーン別 LED設計仕様
| ゾーン | 照度目標 | 色温度・仕様 | 防塵・防水規格 | 主要器具 |
|---|---|---|---|---|
| 射撃ブース（射手側） | 500lx / UGR<16 | 5000K / Ra90 | IP30（粉塵対応） | LEDパネル低グレア 25W×20台（間接照明配光・照準器への映り込みゼロ設計） |
| 射撃レーン標的エリア | 750lx均一 | 5000K / Ra90 | IP30（粉塵対応） | LED投光器 30W×30台（均一配光・标的中心±10%照度均一度確保） |
| 安全ブリーフィングエリア | 400lx | 4000K / Ra90 | IP20 | LEDダウンライト 20W×15台（フリッカーフリー） |
| 受付・カウンター | 500lx | 5000K / Ra90 | IP20 | LEDダウンライト 20W×15台（高演色・高照度） |
| 更衣室・ロッカーエリア | 200lx | 4000K / Ra85 | IP44 | LED防湿ベースライト 12W×10台（PIR人感節電） |
設計ポイント
UGR<16低グレア設計と標的750lx均一照度で射撃精度・体験品質を最大化
- 射撃ブースの照明はUGR（統一グレア評価値）16未満の低グレア設計を採用。照準器（スコープ・サイト）を覗いた際の光源映り込みをゼロにし、ダットサイト・ホロサイト等の電子照準器との相性も最適化
- 標的エリアは±10%以内の照度均一度を確保するよう30台の投光器配置を精密計算。標的中心・外周の明暗差をなくし、シルエット・採点マーク・弾着位置を正確に視認できる環境を実現
- 射撃ブース側と標的エリア側の明るさ比を5000K統一色温度で設計し、視線移動時の色温度差による目の調整負荷を排除。長時間の射撃練習でも目が疲れにくい照明環境を構築
IP30粉塵対応設計で鉛弾粉塵環境での短寿命・高交換コストを根絶
- 射撃レーン全灯具にIP30（粉塵保護）以上の規格品を採用。鉛弾の発射・着弾で生じる金属粉塵が器具内に侵入しないよう密閉構造を採用し、通常環境比2〜3倍のメンテナンスサイクルを実現
- LEDチップ面への粉塵付着を防ぐシリコンガスケット封止・UV耐黄変コーティングを施した器具を選定し、10年以上の長期安定稼働を想定した設計
- フリッカーフリーLED全面採用により、射撃練習中の眼精疲労・頭痛を大幅に低減。顧客の来場頻度向上・長時間滞在促進に直結
ブリーフィングエリア400lx・更衣室IP44防湿で安全性と施設品質を両立
- 銃器取り扱い説明・安全確認を行うブリーフィングエリアを400lx・4000K/Ra90で統一。インストラクターの手元・安全装置の操作位置が明確に見える照明環境を確保し、安全確認ミスを防止
- 更衣室・ロッカーエリアをIP44防湿規格で統一。射撃後のクリーニング・手洗い・発汗による湿気から照明器具を保護し、漏電リスクをゼロに抑制
- PIR人感センサーで更衣室・廊下の空室時を自動調光。閉館後・清掃時間帯の電力浪費を自動削減し、追加の節電効果を実現
投資回収シミュレーション
85万円
施工前 年間電気代
44万円
施工後 年間電気代
41万円
年間削減額
115万円
LED導入投資額
2.8年
単純回収期間
48%
省エネ率
上記に加え、粉塵環境での蛍光灯・HIDランプの年間早期交換費用（推定12万円）が不要になり、実質的な年間効果は53万円超。回収期間は実態ベースで2.2年程度に短縮されます。
施工の流れ
| ステップ | 内容 | 期間目安 |
|---|---|---|
| 1. 現地調査・測定 | レーン照度測定・グレア値確認・粉塵環境確認・既存消費電力測定・IP規格適合性確認 | 1日 |
| 2. 照明計画・シミュレーション | 標的エリア均一照度シミュレーション・低グレア配光設計・UGR値計算・粉塵対応器具選定・見積提出 | 3〜5日 |
| 3. 施工（閉館後夜間） | 閉館後の夜間施工でレンジ営業に影響なし。更衣室→ブリーフィング→受付→レーンの順で施工 | 1〜2週間 |
| 4. 照度確認・グレア測定・調整 | 全ゾーン照度測定・UGR値実測・標的エリア均一度確認・PIRセンサー感度調整 | 1〜2日 |
| 5. 廃棄処分・書類提出 | 旧蛍光灯・HIDランプの適正廃棄（鉛含有ランプは特別管理産業廃棄物として処理）・施工完了報告書・保証書発行（本体3年保証） | 完工後1週間 |
